Bearbejdningscenter

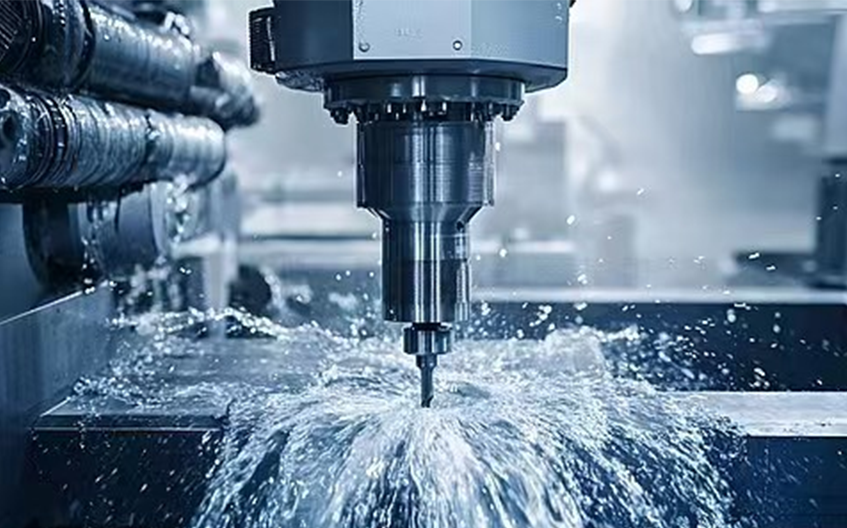

Et CNC-bearbejdningscenter kan opfattes som en meget præcis, højautomatiseret "universel fremstillingsmaskine." Grundlæggende er det en computerstyret værktøjsmaskine, der starter med en rå blok af metal eller plastik, og gennem automatisk udskiftning af forskellige skærende værktøjer - fræsning, boring, boring og bankning - i sidste ende "skulpterer" det til en kompleks, præcisionsdel.

Hvis en drejebænk af schweizisk type er "specialist til fremstilling af slanke, små akseldele", så er et bearbejdningscenter en "generalist, der er i stand til at fremstille dele af forskellige komplekse former" såsom huse, forme og pladekomponenter.

Enkelt sagt er et CNC-bearbejdningscenter dybest set en CNC-fræser udstyret med en automatisk værktøjsskifter (ATC). Denne værktøjsskifter er nøgleegenskaben, der adskiller den fra almindelige fræsemaskiner.

Grundlæggende arbejdsgang:

En blok af metal (eller plast) er fastgjort på arbejdsbordet.

Ifølge programmerede instruktioner henter spindlen automatisk det første værktøj (f.eks. en planfræser) fra ATC'en og udfører bearbejdning.

Efter den første operation er afsluttet, vender spindlen automatisk tilbage til ATC'en, udskifter det første værktøj, samler det andet værktøj op (f.eks. en boremaskine) og udfører boring.

Denne proces gentages, indtil alle handlinger er afsluttet.

Baseret på spindelorientering er bearbejdningscentre hovedsageligt klassificeret i tre typer:

Vertical Machining Center (VMC): Spindlen er vinkelret på arbejdsbordet. Dette er den mest almindelige type, ideel til behandling af skiver, plader, forme og dele med enkle geometrier.

Horisontalt bearbejdningscenter (HMC): Spindlen er parallel med arbejdsbordet. Tilbyder bedre stivhed og spånevakuering, hvilket gør den velegnet til komplekse kassedele som motorblokke og gearkassehuse.

Gantry bearbejdningscenter: En stor maskine, hvor broen (portalen) spænder over arbejdsbordet som en låge. Anvendes til bearbejdning af meget store emner, såsom flykomponenter eller store automotive matricer.

Kernefordele: Vigtigste fordele
  • 01

    Proceskoncentration: Én opsætning fuldfører alle operationer

    Dette er den væsentligste fordel ved et bearbejdningscenter. Med en rå blok fastgjort på plads giver den automatiske værktøjsskifter den mulighed for automatisk at udføre flere operationer — fræsning, boring, anboring, boring osv. Dette eliminerer fejl forårsaget af overførsel af dele mellem forskellige maskiner og genspænding, hvilket resulterer i ekstrem høj nøjagtighed og effektivitet.

  • 02

    Overlegen bearbejdningspræcision og konsistens

    Som en CNC-maskine styres alle bevægelser af et bearbejdningscenter præcist af højpræcisionskugleskruer og servomotorer. Positioneringsnøjagtighed og repeterbarhed er typisk på mikronniveau (0,001–0,005 mm). Automatiseret programmering sikrer, at hver del i en produktionsbatch er praktisk talt identisk - produktkonsistens er enestående.

  • 03

    Kraftig kompleks overfladebearbejdningskapacitet

    Dette er den unikke styrke, der adskiller bearbejdningscentre fra konventionelle maskiner. Ud over det grundlæggende 3-aksede bearbejdningscenter er der mere avancerede 4-aksede og 5-aksede bearbejdningscentre. Ved at tilføje rotationsakser kan de bearbejde komplekse 3D-overflader - såsom pumpehjul, propeller og formhulrum - i en enkelt opsætning. Dette er simpelthen umuligt med traditionelle værktøjsmaskiner.

  • 04

    Høj automatisering og fleksibilitet


    Udstyret med en automatisk værktøjsskifter (ATC) og en tilstrækkelig værktøjsmagasinkapacitet, kan et bearbejdningscenter arbejde uden opsyn i lange perioder. Det er også meget fleksibelt: ved blot at ændre bearbejdningsprogram og inventar kan det samme bearbejdningscenter skifte fra at producere "autodele" til "medicinske anordninger". Dette gør den ideel til høj-mix, lav-volumen produktion.

Udvælgelse og applikationer: Er det det rigtige for dig?

Typiske dele:

Forme: Plastsprøjtestøbeforme, trykstøbeforme osv. Dette er en kerneapplikation til bearbejdningscentre.

Hus/boks-type dele: Motorblokke, transmissionskasser, pumpehuse osv. Horisontale bearbejdningscentre er her det foretrukne valg.

Dele af pladetype/skivetype: Flenger, ventildæksler, robotarmforbindelser osv. Vertikale bearbejdningscentre udmærker sig ved disse.

Komplekse strukturelle dele: Strukturelle komponenter til rumfart, pumpehjul, smartphone-huse (kræver ofte flerakset samtidig bearbejdning).

Batchkrav: Meget fleksibel. Bearbejdningscentre er velegnede til både lav-volumen, high-mix produktion af højværdidele og, når de er integreret med automatiserede læsse-/aflæsningssystemer, højvolumen masseproduktion.

Nøglevalgskriterier:

Bearbejdningsstørrelse: Dette er den primære specifikation. Du skal vælge en maskine med en bordstørrelse og X/Y/Z-aksevandringer, der passer til dine deles overordnede dimensioner (længde, bredde, højde).

Spindelhastighed og kraft: Vælg høj effekt til kraftig skrubning; vælg høj spindelhastighed til efterbehandling eller bearbejdning af bløde materialer som aluminiumslegeringer.

Værktøjsmagasinkapacitet: Jo mere kompleks processen er, desto flere typer værktøj er der brug for, og jo større værktøjsmagasinkapacitet kræves. Fælles kapaciteter omfatter 16, 24 eller 32 værktøjer.

Antal samtidige akser: Til simple 2,5D-dele er en 3-akset maskine tilstrækkelig. Til komplekse buede overflader, der kræver flerfladebearbejdning i én opsætning, er en 4-akset eller 5-akset maskine nødvendig.

CNC kontrolsystem: Fælles systemer omfatter FANUC, Siemens, Mitsubishi, Heidenhain osv. Systemstabilitet påvirker brugeroplevelsen direkte.

Marked og værdi:
CNC-bearbejdningscentre er "modermaskinerne" i moderne fremstilling og en afgørende indikator for en nations industrielle kapacitet. Dagens marked omfatter førende internationale mærker som DMG MORI og Mazak, såvel som meget modne kinesiske mærker som Haitian, Guosheng og Neway. Kinesiske mærker er blevet meget dygtige til standardbearbejdningsapplikationer og tilbyder fordele som høje omkostnings-ydelsesforhold og hurtig lokal servicerespons.
