schweizisk drejning

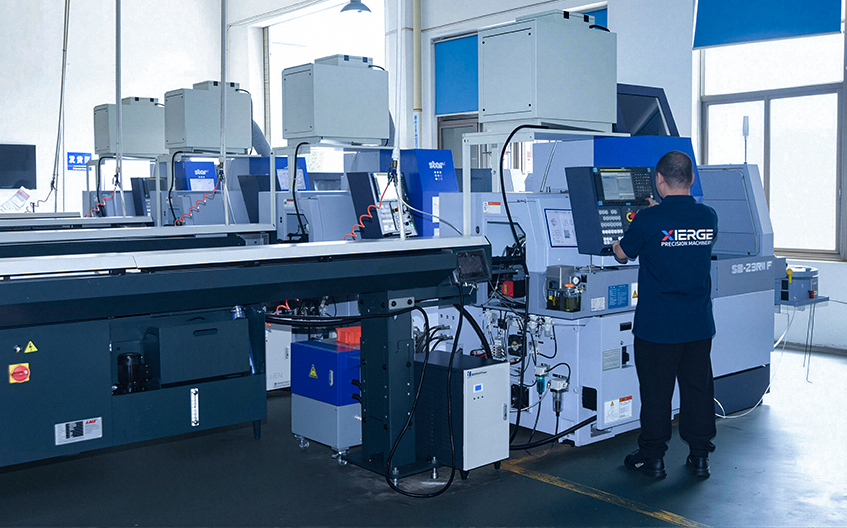

En drejebænk af schweizisk type, også kendt som en schweizisk automatisk drejebænk eller glidende drejebænk, er en CNC-maskine designet til højeffektiv bearbejdning med høj præcision af små, slanke og komplekse dele af akseltypen. Du kan tænke på det som en miniature "fremstillingsfabrik", der kan forvandle en metalstang direkte til en fuldt færdig præcisionskomponent, såsom en knogleskrue, en stikstift eller et mikrogear til en drone.

Dens mest karakteristiske træk er, at bearbejdningsprocessen er det modsatte af en konventionel drejebænk. Under drift bevæger stangen sig aksialt gennem en styrebøsning - ligesom blod pumpes af et hjerte - mens skærende værktøjer udfører bearbejdningen. Dette er grunden til, at det ofte kaldes en drejebænk af "swiss-type" eller "sliding headstock".

Kernefordele: Vigtigste fordele
  • 01

    Komplet bearbejdning i én opsætning (Done-in-One)

    Dette er dens mest fremragende fordel. Én maskine, én spændeoperation og alle komplekse processer (drejning, fræsning, boring, anboring osv.) er afsluttet. Dette eliminerer behovet for at overføre dele mellem forskellige maskiner, hvilket drastisk forbedrer produktionseffektiviteten. Det fjerner også flere klemfejl, hvilket sikrer overlegen nøjagtighed og ensartethed.


  • 02

    Enestående præcision med "Skin-to-Skin"-støtte

    Drejebænke af schweizisk type har en styrebøsning, der tæt understøtter stangstykket umiddelbart bag skærepunktet. Denne "skin-to-skin"-støtte giver maksimal stivhed, minimerer afbøjning og giver mulighed for stabil, højpræcisionsskæring. Den opnår let nøjagtighed på mikronniveau (0,001 mm) med fremragende rundhed og snævre tolerancer.

  • 03

    Automatisering for lavere omkostninger og højere output

    Når den er parret med en automatisk stangføder, kan maskinen køre uden opsyn - selv i "lys-sluk"-fremstilling. En enkelt lang stang kan fremføres automatisk for at producere hundredvis eller tusindvis af dele kontinuerligt. Sammenlignet med traditionelle drejebænke til bandeværktøjer kan maskiner af schweizisk type øge effektiviteten med over 25 % og samtidig reducere produktionsomkostningerne med 20–30 %.

  • 04

    Komplekse geometrier uden døde hjørner

    Moderne drejebænke af schweizisk type er typisk udstyret med dobbelte spindler (hoved- og underspindel) og talrige værktøjsstationer. Hoved- og underspindlerne kan arbejde synkront og endda bearbejde begge ender af en del samtidigt. Uanset om det er udvendig drejning, indvendig boring, sidefræsning, krydsboring eller gevindskæring, kan alle operationer håndteres på en enkelt maskine - ideel til komplekse, ikke-cylindriske dele.

Udvælgelse og applikationer: Er det det rigtige for dig?

Hvad er bedst til:

Typiske dele: Slanke skafter, præcisionskonnektorer, medicinsk udstyr (f.eks. ortopædiske implantater, kirurgiske instrumenter), 3C elektronik (f.eks. Type-C metalhuse, telefonskruer), præcisionsventilkerner til biler og drivlinjekomponenter, præcisionsdele til luftfart og mere.

Batchstørrelse: Højvolumenproduktion. Når først den er programmeret, giver den automatiserede proces betydelige omkostningsfordele.

Nøgleudvælgelseskriterier:

Bearbejdningsdiameter: Dette er den primære specifikation. De fleste drejebænke af schweizisk type har en diameter på 20 mm, 32 mm eller 38 mm. Dine deldimensioner skal falde inden for dette område.

Krav til råvarer: Fordi stangen skal passere gennem en præcisionsstyrebøsning og spindel, kræver råmaterialet god rundhed og rethed. Ikke noget barlager kan bruges direkte.

Styrebøsning tilstand: For at maksimere materialeudnyttelsen og reducere restspild tilbyder mange moderne maskiner en mulighed uden styrebøsning (uden styrebøsning). Overvej dette baseret på dine omkostningsprioriteter.
